Полоса в Калуге

Металлическая полоса — сортовой прокат прямоугольного сечения без внутренних полостей и сварных швов. По ГОСТ 103-2006 толщина составляет от 4 до 80 мм, ширина — от 10 до 200 мм. Простая геометрия делает полосу удобной заготовкой для резки, гибки, штамповки и сварки в строительстве, машиностроении и энергетике.

Нормативная база и производство

Сортамент горячекатаногополосовогопроката общего назначения регламентирует ГОСТ 103-2006, заменивший ГОСТ 103-76 с 1 июля 2009 г. Технические условия на изделия из углеродистойстали обыкновенного качества описывает ГОСТ 535-2005. Для легированных марок действуют отдельные стандарты: ГОСТ 19281-2014 (повышенная прочность), ГОСТ 5950-2000 (инструментальная сталь), ГОСТ 7419-90 (рессорный прокат).

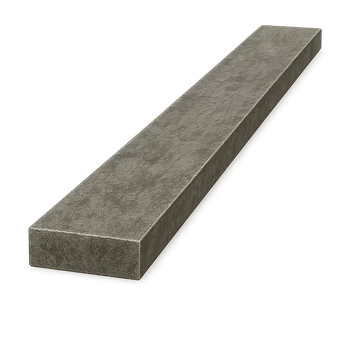

Производствостальной полосы начинается с нагрева слябовой заготовки до 1100–1250 °C в методических печах. Разогретый металл проходит черновые и чистовые клети прокатного стана, где обжимается до заданных толщины и ширины. После финишной клети полоса охлаждается на рольганге, правится и режется на мерные длины. Холоднокатаный прокат получают дополнительной деформацией подката ниже точки рекристаллизации — он отличается более точной геометрией, но стоит дороже.

Классификация

По точности прокатки полосу делят на классы: Б (повышенная) и В (обычная) с уточнением по толщине (БТ / ВТ) и ширине (БШ / ВШ). По серповидности — 1-й класс (до 0,2 % длины) и 2-й (до 0,5 %). Основные категории полосового металла по типу стали:

1. Углеродистая обыкновенного качества. Марки Ст0–Ст6 по ГОСТ 380-2005; наиболее востребована Ст3сп.
2. Низколегированная повышенной прочности. 09Г2С, 10ХСНД по ГОСТ 19281-2014 — для сварных конструкций, работающих при отрицательных температурах.
3. Инструментальная. У7–У13 по ГОСТ 1435-99, легированная по ГОСТ 5950-2000 — заготовка для режущего инструмента.
4. Рессорно-пружинная. 60С2А, 65Г, 70 по ГОСТ 14959-79 — основа для рессор и упругих элементов.

Для рядовых строительных задач достаточно Ст3сп или Ст3пс, а ответственные конструкции требуют легированных сплавов с гарантированной свариваемостью и ударной вязкостью при низких температурах.

Размерный ряд и масса

Длина мерного проката из углеродистых и низколегированных марок — от 2 до 12 м, из качественных углеродистых и легированных — от 2 до 6 м. Масса 1 погонного метра рассчитывается по формуле М = 0,00785 × a × b, где a — ширина (мм), b — толщина (мм). В таблице — расчётные значения для ходовых типоразмеров:

Допуски зависят от класса точности. Для обычной точности (В) при сечении до 16 мм отклонение по толщине составляет ±0,3–0,5 мм, по ширине до 100 мм — ±1,0 мм. Повышенная точность (Б) сужает допуски примерно вдвое.

Применение

Применениеполосовой стали определяется маркой, сечением и условиями эксплуатации. Благодаря хорошей свариваемости полоса служит и готовым конструктивным элементом, и заготовкой для дальнейшей обработки. Типовые задачи в строительстве:

• обвязка фундаментов и закладные пластины;
• ограждения, перила, оконные решётки;
• шины контуров заземления и молниезащиты;
• накладки и соединительные пластины металлокаркаса.

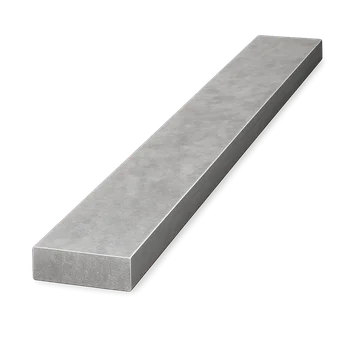

В энергетике оцинкованная полоса сечением 25×4 и 40×4 мм — стандарт для контуров заземления. В машиностроении из рессорно-пружинных марок (65Г, 60С2А) нарезают заготовки для рессор, а из инструментальных — для ключей и крепежа. При заказе крупных партий доставка осуществляется пачками с маркировкой по ГОСТ 7566-94. Цена зависит от марки стали, сечения и способа резки: механический раскрой дешевле, плазменный даёт чистую кромку без доработки.

Рекомендации по выбору

Типоразмер и марку подбирают по проектной документации. Для ответственных сварных конструкций предпочтительна спокойная сталь (Ст3сп, 09Г2С) — кипящие марки склонны к хрупкому разрушению на морозе. Для подземных контуров заземления оптимально купить оцинкованный вариант: цинковое покрытие увеличивает срок службы до 30 лет и более. При подборе сечения под нагрузку последовательность действий следующая:

• Определить расчётное усилие по результатам статического расчёта.
• Выбрать марку с запасом по пределу текучести с учётом коэффициента надёжности.
• По сортаменту ГОСТ 103-2006 найти минимальное сечение с достаточной несущей способностью.
• Проверить наличие типоразмера на складе — нестандартные сечения изготавливают только под заказ.

Такой алгоритм исключает ситуацию, когда в проект закладывается сечение, отсутствующее в стандартном сортаменте. Убедитесь, что сертификат на партию содержит результаты механических испытаний по ГОСТ 535-2005 или профильному стандарту на конкретную группу стали.

Часто задаваемые вопросы

Какой ГОСТ регулирует сортамент горячекатаной полосы?

ГОСТ 103-2006 «Прокат сортовой стальной горячекатаный полосовой. Сортамент» — для полос толщиной 4–80 мм и шириной 10–200 мм. Технические условия на прокат из углеродистой стали устанавливает ГОСТ 535-2005.

Как рассчитать массу 1 м полосы?

М = 0,00785 × ширина (мм) × толщина (мм). Для сечения 40×4 мм: 0,00785 × 40 × 4 = 1,26 кг/м.

Чем отличается точность Б от В?

Класс Б предполагает вдвое более узкие допуски по толщине и ширине. Его выбирают для деталей, требующих точной подгонки без дополнительной механообработки.

Какие типоразмеры применяют для заземления?

Оцинкованная полоса 25×4 или 40×4 мм. Требования к заземляющим проводникам содержатся в ПУЭ и ГОСТ Р 50571.5.54-2013.

Источники

1. ГОСТ 103-2006. Прокат сортовой стальной горячекатаный полосовой. Сортамент.

2. ГОСТ 535-2005. Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия.

3. ГОСТ 380-2005. Сталь углеродистая обыкновенного качества. Марки.
